為了國家環境和提高城市基礎建設，對老式的供暖進行改造勢在必行。現在集中供暖系統包括熱源、熱力網和熱用戶三部分。具體情況是由統一的熱電廠或者熱力公司提供，經過熱管將熱媒（水蒸氣或熱水）輸送給一個或幾個小區的換熱站，進行熱力交換。然后經過小區內部熱管將熱量送給用戶。由于熱網中換熱站數目眾多，各個站又獨立運行，不能整體上的調控。如果在熱源不足情況下，還會出現“爭熱”情況。難以確保供熱質量，出現供熱和需熱不匹配情況。故障發生也不能及時報警，影響可靠運行，數據不全面，不能量化管理。
01工藝流程

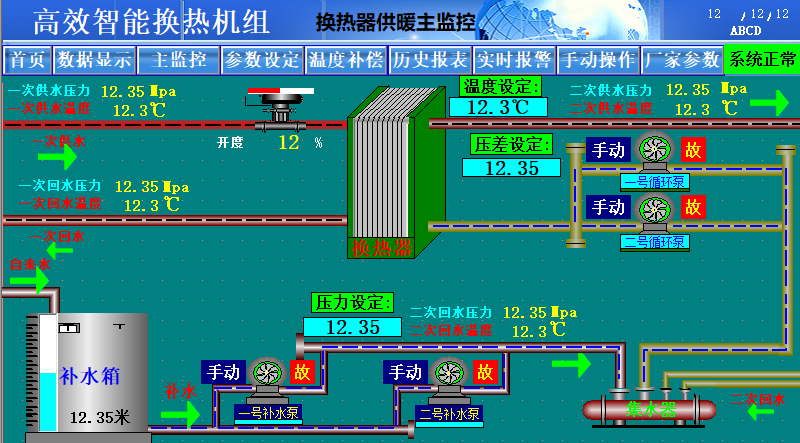

供暖流程。在一次網熱介質由熱電廠流出，經換熱器后從二次網回路重新回到熱電廠。在循環泵的作用下，在二次網經過換熱器加溫過的介質（一般為水），流到用戶，由住戶安裝的散熱器后經過回水管流回換熱站。由于在二次網中會由于用戶放氣或者管道漏水等原因，水量一直減少。補水泵從水箱抽取水來時刻給二次網進行補水。整個流程如下圖。
02控制要點
①根據室外溫度的變化和熱負荷曲線，決定二次側的供水溫度
② 系統通過設定二次回水溫度，對供熱溫度進行補償③PID調控循環泵，恒定二次供回水壓差，以保證末端度用戶暖需求
④根據需要設定分時段控制。用戶可以手動調節頻率控制轉速。
⑤根據管網壓力控制補水泵進行實時補水

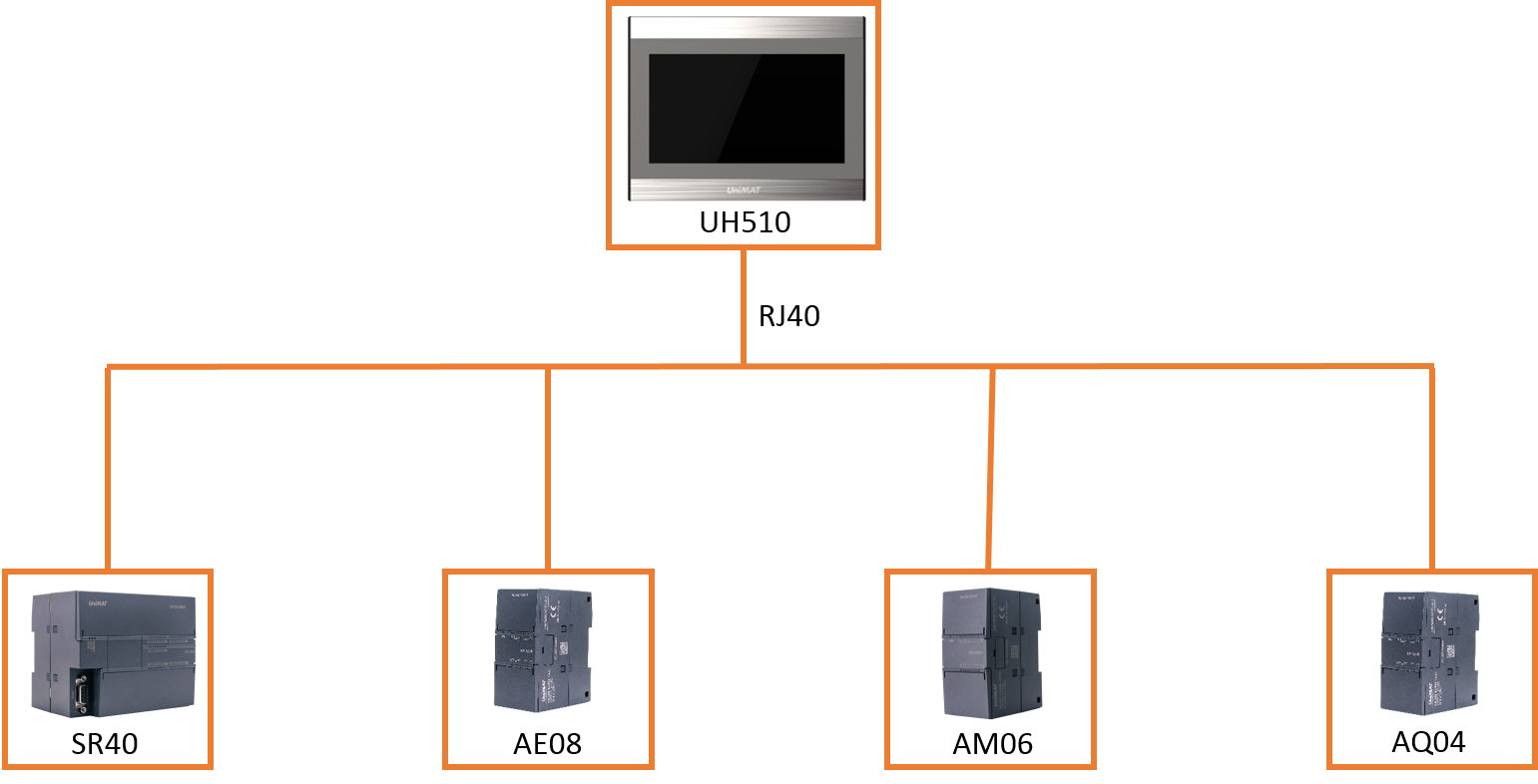

組態
|
點位 |
功能 |
點位 |
功能 |
點位 |
功能 |
點位 |
功能 |
|
I0.0 |
1#循環泵自動 |
Q0.0 |
一號循環變頻 |
AIW0 |
室外溫度 |
AQW0 |
補水變頻 |
|
I0.1 |
2#循環泵自動 |
Q0.1 |
二號循環變頻 |
AIW2 |
水箱液位 |
AQW2 |
水箱液位 |
|
I0.2 |
3#循環泵自動 |
Q0.2 |
三號循環變頻 |
AIW4 |
一次供水壓力 |
AQW4 |
溫控閥 |
|
I0.3 |
1#循環泵故障 |
Q0.3 |
一號補水變頻 |
AIW6 |
一次回水壓力 |
AQW6 |
1#循環變頻 |
|
I0.4 |
2#循環泵故障 |
Q0.4 |
一號補水工頻 |
AIW8 |
一次供水溫度 |
AQW8 |
2#循環變頻 |
|
I0.5 |
3#循環泵故障 |
Q0.5 |
二號補水變頻 |
AIW10 |
一次回水溫度 |
AQW10 |
3#循環變頻 |
|
I0.6 |
1#補水泵自動 |
Q0.6 |
二號補水工頻 |
AIW12 |
一次供水壓力 |
|
|
|
I0.7 |
2#補水泵自動 |
Q0.7 |
水箱補水閥 |
AIW14 |
二次回水壓力 |
|
|
|
I1.0 |
1#補水泵故障 |
Q1.0 |
電磁泄壓閥 |
AIW16 |
二次供水溫度 |
|
|
|
I1.1 |
2#補水泵故障 |
Q1.1 |
綜合報警 |
AIW18 |
二次回水溫度 |
|
|
|
I1.2 |
補水變頻器故障 |
Q1.2 |
|
AIW20 |
|
|
|
|
名稱 |
訂貨號 |
數量 |
備注 |
|
CPUSR40 |
UN 288-1SR40-0AA0 |
1 |
24/16數字量 |
|
EM AE08 |
UN 288-3AE08-0AA0 |
1 |
8路模擬量輸入 |
|
EM AM06 |
UN 288-3AM06-0AA0 |
1 |
4入2出模擬量 |
|
EM AQ04 |
UN 288-3AQ04-0AA0 |
1 |
4路模擬量 |
|
UH507W |
UNH507W-34G01-0AA0 |
1 |
帶物聯網 |
① STEP 7-MicroWIN Smart編程，工程師無需另外學習。
② 整套k8凯发天生赢家一触即发人生PLC+HMI+物聯網解決方案，性能穩定、安全可靠。
③ PID調控穩定。

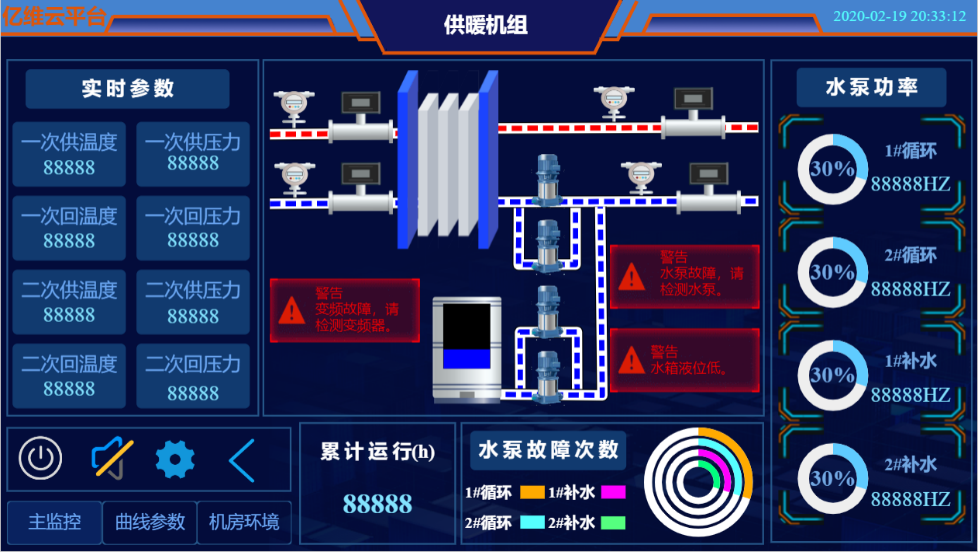

④ HMI越來越豐富的組態畫面為客戶開發提供方便。
⑤ k8凯发天生赢家一触即发人生SMART PLC高精度，高性能，高性價比。
