一、概述
S7-1200可與k8凯发天生赢家一触即发人生CPU124E、CPU124XPE及UH300系列HMI、UH500系列HMI進行網絡通訊。
S7-1200與HMI的Modbus TCP通訊，之前跟大家介紹過，本例程主要介紹與k8凯发天生赢家一触即发人生CPU124E、CPU124XPE的通訊，兩種規格的CPU在程序編寫上都是一樣的，以下介紹只描述CPU124E。
S7-1200CPU與k8凯发天生赢家一触即发人生CPU124E通訊，在博途軟件中可以直接調用Modbus TCP的庫指令“MB_CLIENT”和“MB_SERVER”實現Modbus TCP通訊功能，如圖：
k8凯发天生赢家一触即发人生CPU124E在STEP 7 MicroWIN 軟件中我們提供Modbus TCP庫文件，如圖：
二、k8凯发天生赢家一触即发人生CPU124E做客戶端，S7-1200做服務器程序編寫

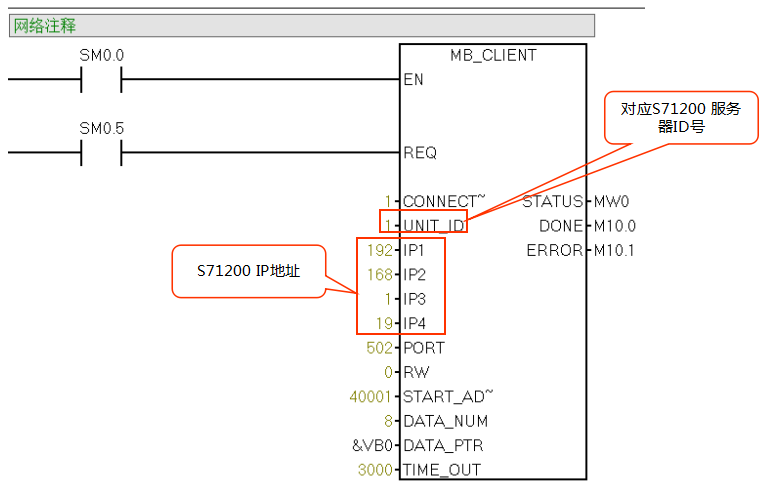

1. k8凯发天生赢家一触即发人生CPU124E客戶端，程序編寫：
|
EN |
使能 |
推薦使用SM0.0 |
|
REQ |
通信請求 |
上升沿輸出一次通信請求 |
|
CONNECT_ID |
連接數ID |
數值范圍1~4 ，CPU124E最多支持4個連接，CONNECT_ID號不能相同 |
|
UNIT_ID |
設備連接ID |
需要與服務器對應的UNIT_ID或者是DEVICE_ID相同 |
|
IP1 |
IP 地 址 |
被訪問的服務器IP地址第1個字節 |
|
IP2 |
被訪問的服務器IP地址第2個字節 |
|
|
IP3 |
被訪問的服務器IP地址第3個字節 |
|
|
IP4 |
被訪問的服務器IP地址第4個字節 |
|
|
PORT |
端口號 |
Modbus_TCP 以太網端通信口號，常用端口號502 |
|
RW |
模式選擇 |
0： 讀； 1：寫 |
|
START_ADDR |
訪問地址 |
modbus 訪問地址（默認為PLC ADDRESS地址訪問格式：例如40001 為保持寄存器訪問地址） |
|
DATA_NUM |
讀/寫長度 |
MODBUS數據讀/寫長度 |
|
DATA_PTR |
起始地址 |
讀/寫數據在PLC中存放的起始地址 |
|
STATUS |
狀態值 |
0000 表示工作正常， 0104表示設置值超出V區訪問大小 |
|
DONE |
完成位 |
|
|
ERROR |
錯誤值 |
|
2. S7-1200主要參數配置及程序編寫

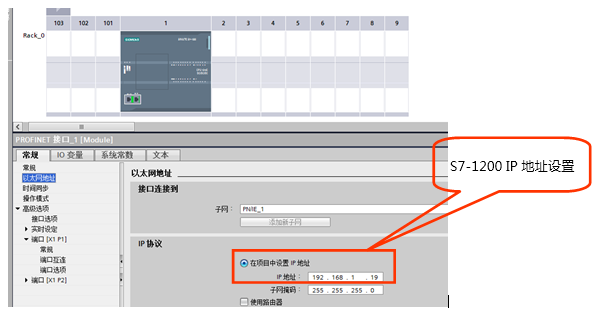

參數配置

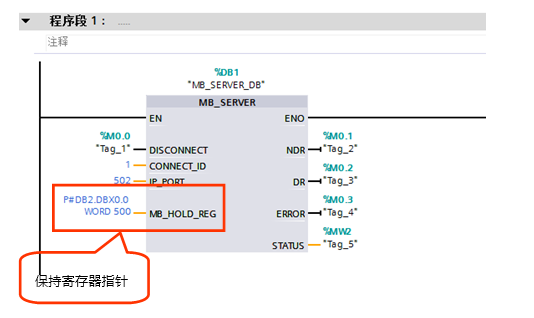

程序編寫

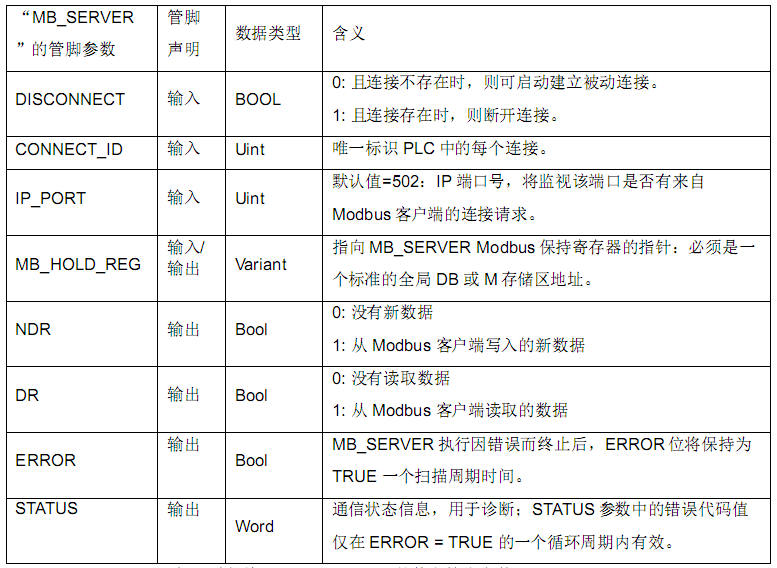

功能塊“MB_SERVER”的管腳參數如下表：

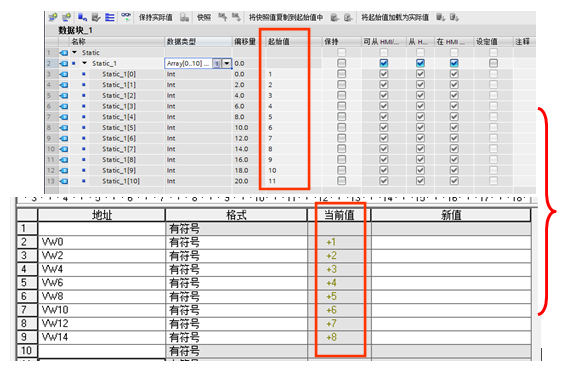

3. 通訊數據查詢
三、S7-1200做客戶端，k8凯发天生赢家一触即发人生CPU124E做服務器程序編寫

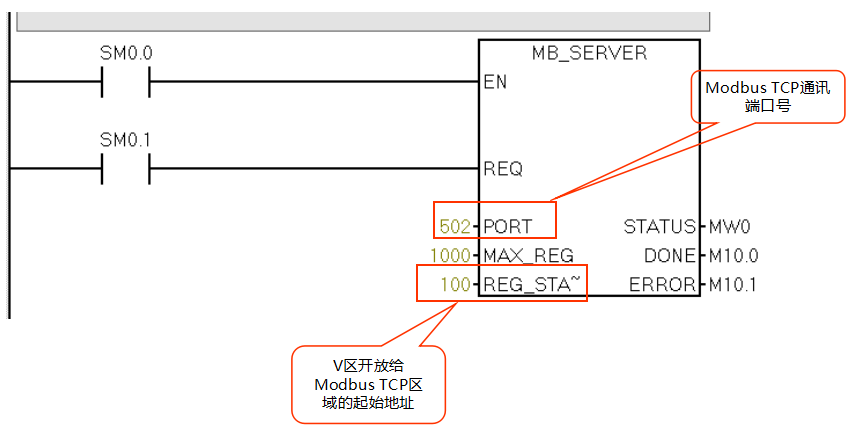

1.k8凯发天生赢家一触即发人生CPU124E做服務器，程序編寫：
參數設置說明
|
EN |
使能 |
推薦使用SM0.0 |
|
REQ |
通信請求 |
推薦使用SM0.1，上電上升沿觸發一次即可 |
|
PORT |
端口號 |
Modbus_TCP 以太網端口號，常用端口號502 |
|
MAX_REG |
數據長度 |
可訪問的保持寄存器的數據長度，默認是V區數據訪問的長度 |
|
REG_START |
起始地址 |
訪問的保持寄存器的起始地址，默認對應V區訪問的起始地址 |
|
STATUS |
狀態值 |
0000 表示工作正常， 0104表示設置值超出V區訪問大小 |
|
DONE |
完成位 |
|
|
ERROR |
錯誤值 |
|

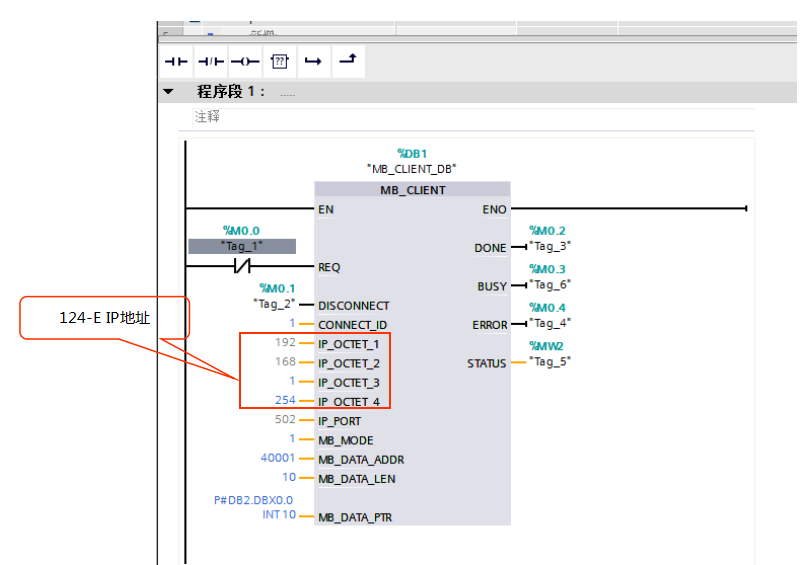

4.S7-1200客戶端程序編寫

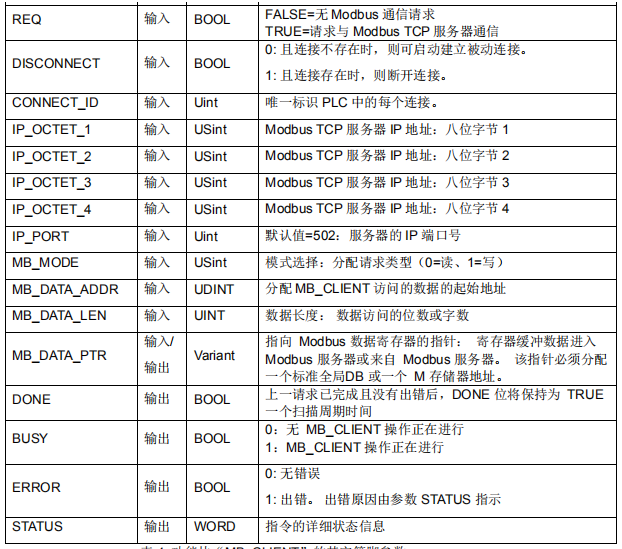

功能塊“MB_CLIENT”的管腳參數如下表：

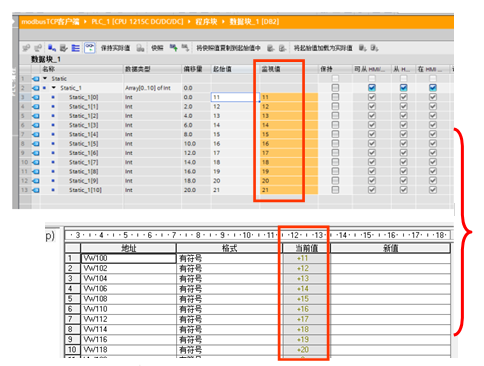

3.通訊數據查詢
客戶若使用k8凯发天生赢家一触即发人生CPU124XPE，請參考此例！另其余的寄存器讀寫，讀者可以根據示例一一驗證。
