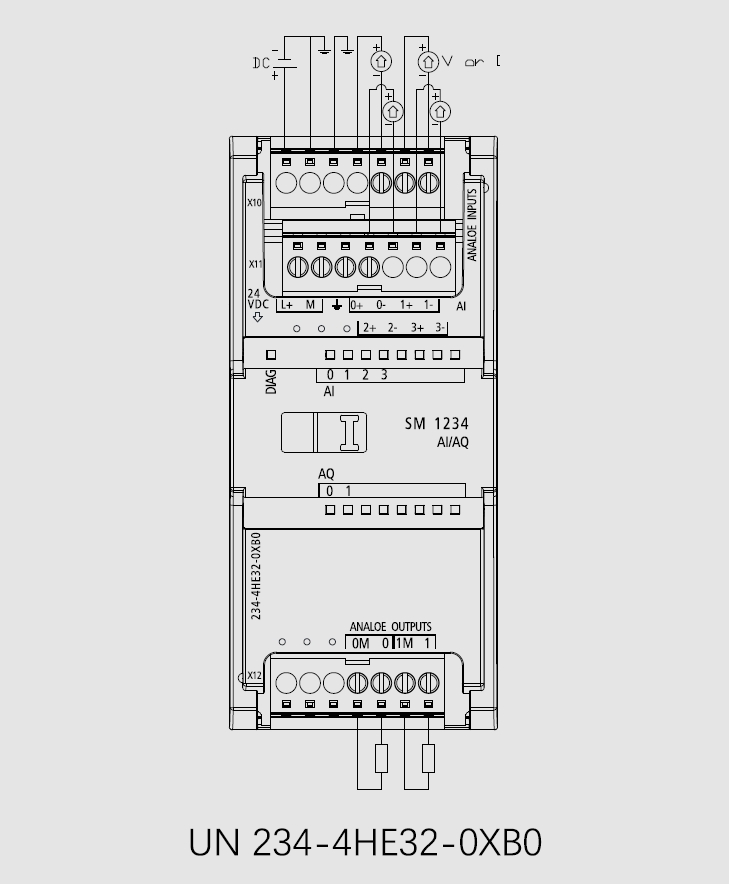

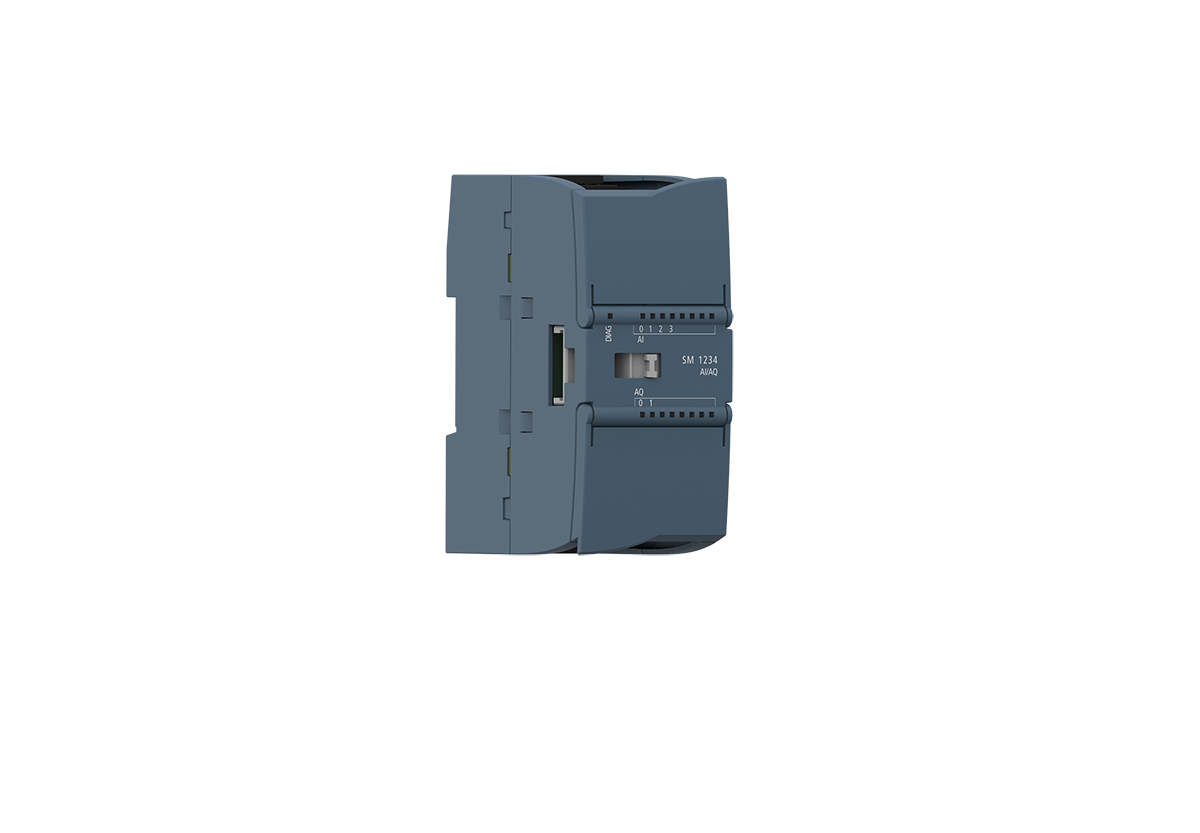

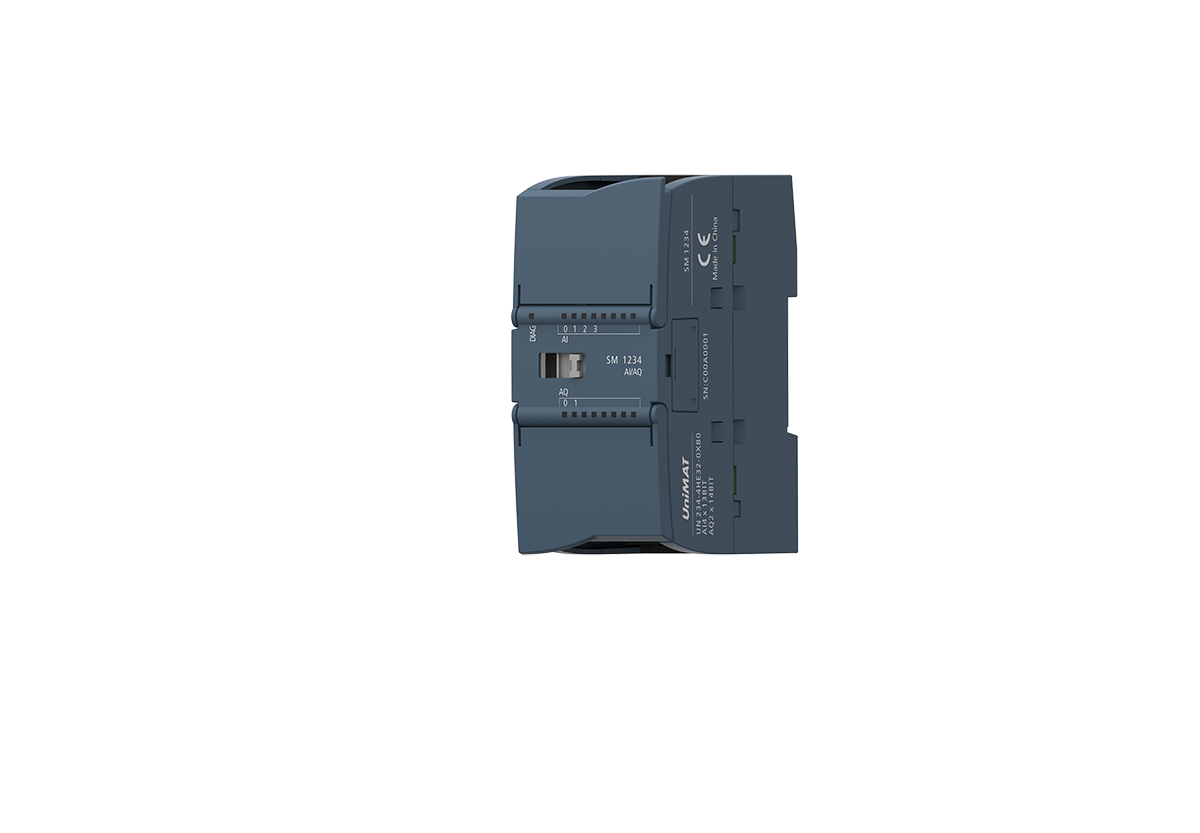

| 型號 | SM 1234 AI 4x13位 AQ 2x14位 |
| 訂貨號 | UN 234-4HE32-0XB0 |
| 常規 | |
| 尺寸 W x H x D（mm） | 45 x 100 x 75 |
| 重量 | 220g |
| 功耗 | 2.4W |
| 電流消耗（SM總線） | 80 mA |
| 電流消耗（24 V DC） | 60 mA（無負載） |
| 模擬輸入 | |
| 輸入路數 | 4 |
| 類型 | 電壓或電流（差動）： 可 2 個選為一組 |
| 范圍 | ±10 V、± 5 V、± 2.5 V、0 － 20 mA 或 4 － 20 mA |
| 滿量程范圍（數據字） | -27,648 － 27,648 |
| 過沖/下沖范圍（數據字） | 電壓：32,511 － 27,649/-27,649 － -32,512 |
| 電流：32,511 － 27,649/0 － -4864 | |
| 上溢/下溢范圍（數據字） | 電壓：32,767 － 32,512/-32,513 － -32,768 |
| 電流：32,767 － 32,512/-4865 － -32,768 | |
| 分辨率 | 12 位 + 符號位 |
| 最大耐壓/耐流 | ±35 V/±40 mA |
| 平滑 | 無、弱、中或強 |
| 噪聲抑制 | 400、60、50 或 10 Hz |
| 阻抗 | ≥ 9 MΩ（電壓）/ ≥ 270 Ω，<290Ω（電流） |
| 隔離（現場側與邏輯側） | 無 |
| 精度（25℃/0-55℃） | 滿量程的 ±0.1 %/±0.2 % |
| 模數轉換時間 | 625μs（400 Hz 抑制） |
| 共模抑制 | 40 dB，DC － 60 Hz |
| 工作信號范圍 | 信號加共模電壓必須小于 +12 V 且大于 -12 V |
| 電纜長度（米） | 100 米，屏蔽雙絞線 |
| 模擬輸出 | |
| 輸出路數 | 2 |
| 類型 | 電壓或電流 |
| 范圍 | ±10 V、0 － 20 mA 或 4 － 20 mA |
| 精度 | 電壓：14 位；電流：13 位 |
| 滿量程范圍（數據字） | 電壓：-27,648 － 27,648；電流：0 － 27,648 |
| 精度（25℃/0-55℃） | 滿量程的 ±0.3 %/±0.6 % |
| 穩定時間（新值的95%） | 電壓：300μS（R）、750μS（1 uF）； |
| 電流：600μS（1 mH）、2 ms（10 mH） | |
| 負載阻抗 | 電壓：≥ 1000 Ω；電流：≤ 600 Ω |
| RUN － STOP 時的行為 | 上一個值或替換值（默認值為 0） |
| 隔離（現場側與邏輯側） | 無 |
| 電纜長度（米） | 100 米，屏蔽雙絞線 |
| 診斷 | |
| 上溢/下溢 | √ |
| 對地短路（僅限電壓模式） | 輸出端有 |
| 斷路（僅限電流模式） | 輸出端有 |
| 24 V DC低壓 | √ |
