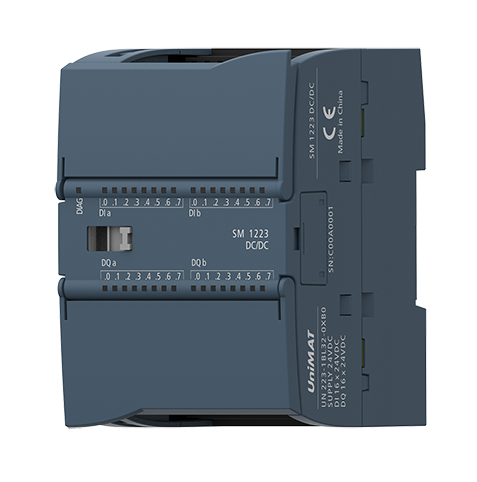

| 型號 | SM 1223 DI 16×24 V DC， DQ16×24 V DC |
| 訂貨號 | UN 223-1BL32-0XB0 |
| 常規 | |
| 尺寸 W x H x D（mm） | 70 x 100 x 75 |
| 重量 | 310g |
| 功耗 | 4.5W |
| 電流消耗（SM總線） | 185 mA |
| 電流消耗（24 V DC） | 200 mA |
| 數字輸入 | |
| 輸入點數 | 16 |
| 類型 | 漏型/源型（IEC 1類漏型） |
| 額定電壓 | 4 mA 時 24 V DC，額定值 |
| 允許的連續電壓 | 最大 30 V DC |
| 浪涌電壓 | 35 V DC，持續 0.5 s |
| 邏輯1信號（最小） | 2.5 mA 時 15 V DC |
| 邏輯0信號（最大） | 1 mA 時 5 V DC |
| 隔離（現場側與邏輯側） | 707 V DC（型式測試） |
| 隔離組 | 2 |
| 濾波時間 | 0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 ms（可選擇，4 個為一組） |
| 同時接通的輸入數 | 16 |
| 電纜長度（米） | 500（屏蔽）；300（非屏蔽） |
| 數字輸出 | |
| 輸出點數 | 16 |
| 類型 | 固態 － MOSFET（源型） |
| 電壓范圍 | 20.4 － 28.8 V DC |
| 最大電流時的邏輯 1 信號 | 最小 20 V DC |
| 具有 10 KΩ 負載時的邏輯 0 信號 | 最大 0.1 V DC |
| 電流（最大） | 0.5 A |
| 燈負載 | 5 W |
| 通態觸點電阻 | 最大 0.6 Ω |
| 每點的漏泄電流 | 最大 10μA |
| 浪涌電流 | 8 A，最長持續 100 ms |
| 過載保護 | 無 |
| 隔離（現場側與邏輯側） | 707 V DC（型式測試） |
| 隔離組 | 1 |
| 每個公共端的電流 | 8A |
| 電感鉗位電壓 | L+ - 48 V，1 W 損耗 |
| 開關延遲 | 斷開到接通最長為 50μs |
| 接通到斷開最長為 200μs | |
| 機械壽命（無負載） | － |
| 額定負載下的觸點壽命 | － |
| RUN － STOP 時的行為 | 上一個值或替換值（默認值為 0） |
| 同時接通的輸出數 | 16 |
| 電纜長度（米） | 500（屏蔽）；150（非屏蔽） |
