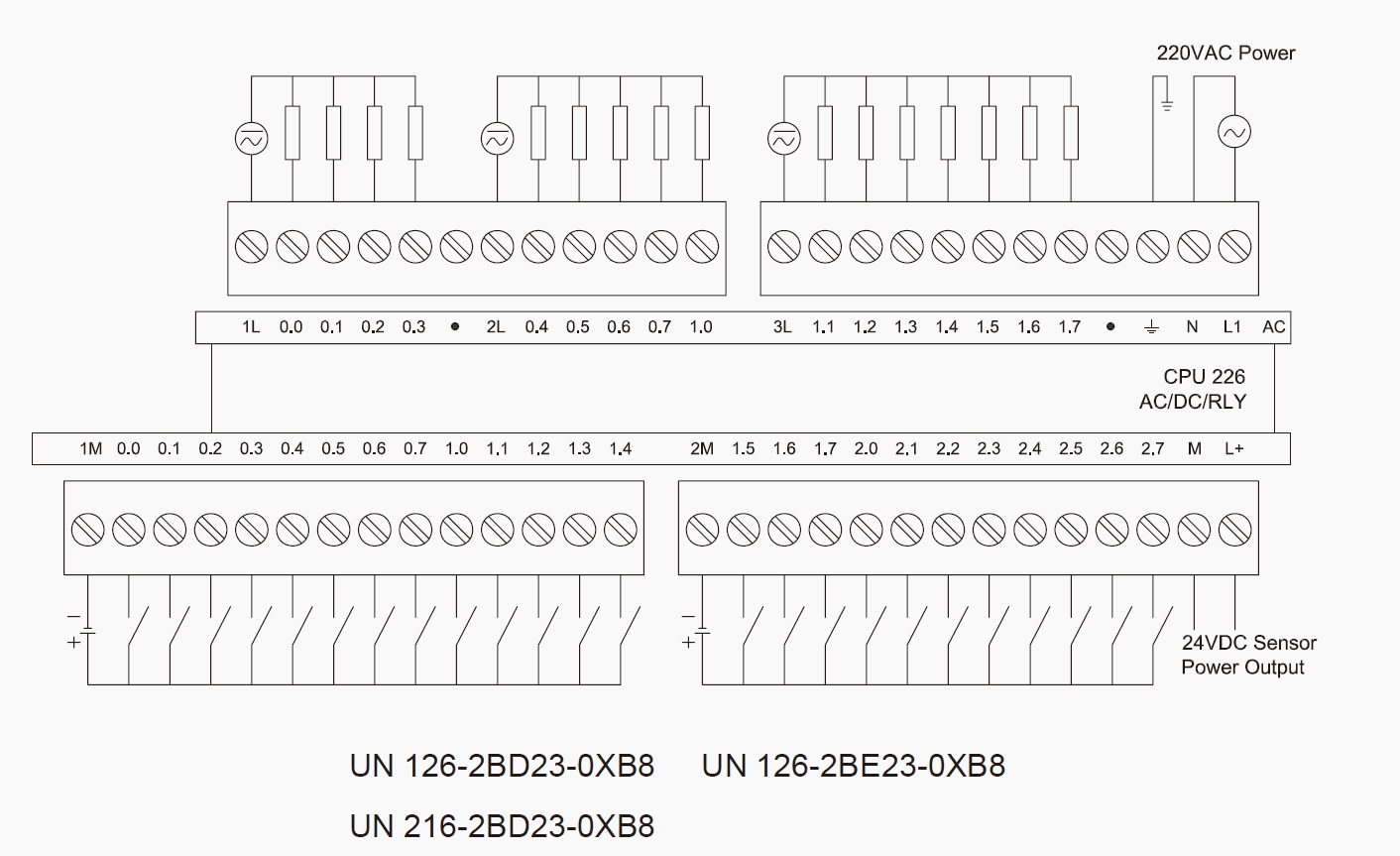

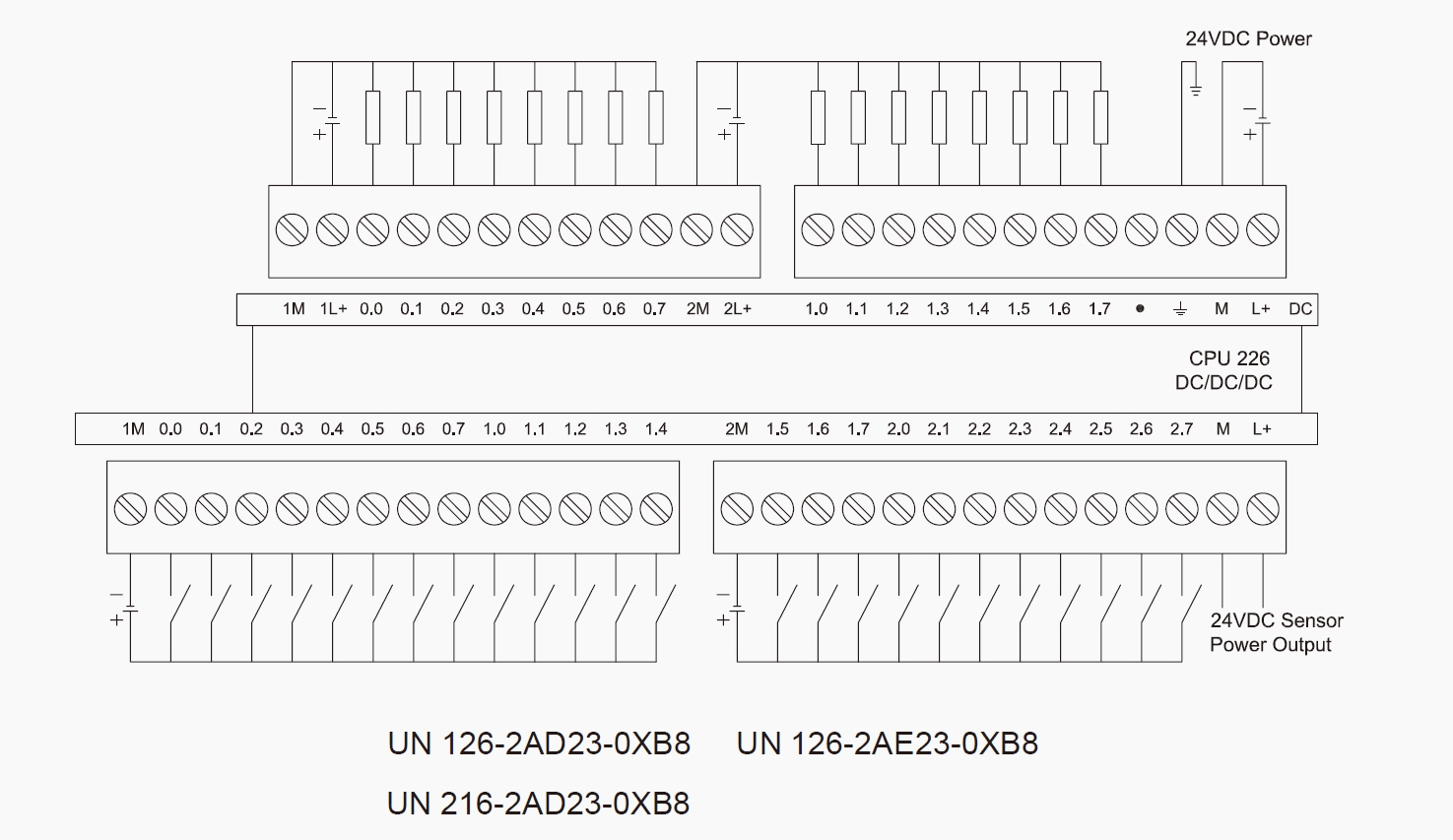

| 型號 | CPU 126E-2Q DC/DC/DC（晶體管） | CPU 126E-2R AC/DC/RLY（繼電器） |
| 訂貨號 | UN126-2AE23-0XB8 | UN126-2BE23-0XB8 |
| 物理特性 | ||

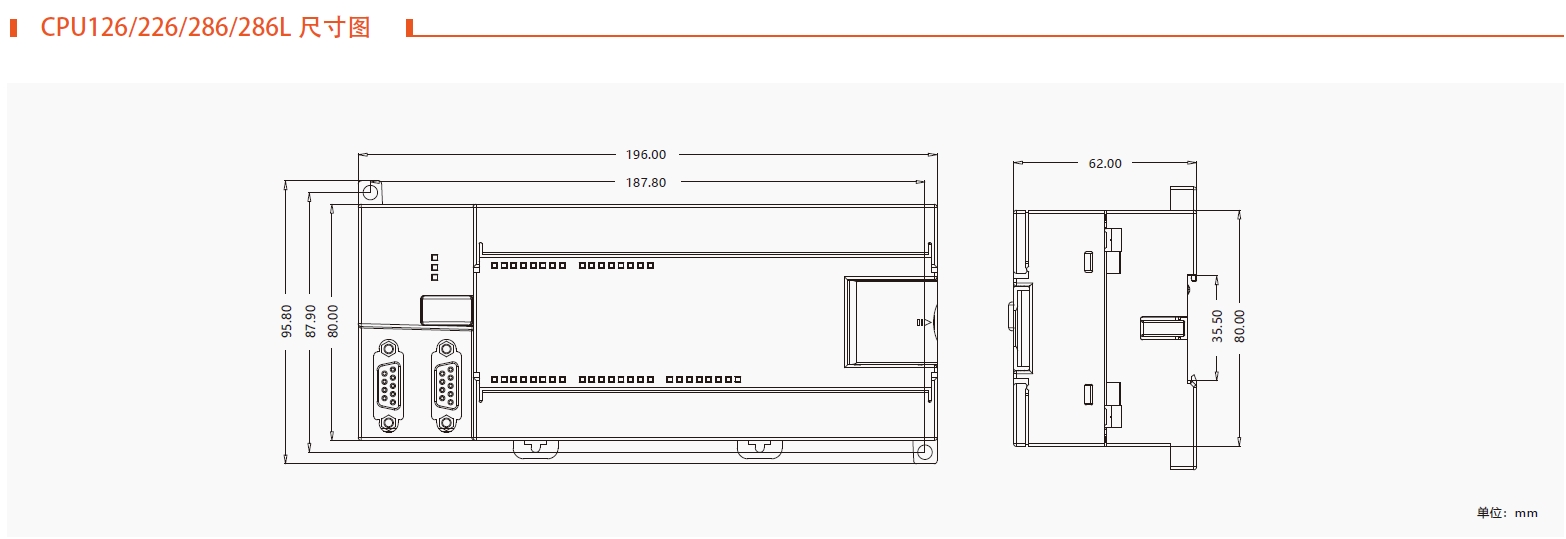

| 尺寸（W*H*D） | 196 x 80 x 62 mm | |
| 功耗 | 10W | 17W |
| 電源特性 | ||
| 額定電壓 | DC 24V | AC 220V |
| 輸入電壓 | DC 20.4至28.8V | AC 85至264V |
| 輸入電流 | 100mA（僅CPU，24VDC時） | 60/30mA(僅CPU，120/240VAC) |
| 沖擊電流 | 12A，28.8V DC時 | 20A，264V AC 時 |
| 保險 | 3A 250V慢熔 | 3A 250V慢熔 |
| 傳感器電壓 | L+ 減5V | 20.4至28.8VDC |
| 傳感器電流 | 300mA（最大） | 300mA（最大） |
| 紋波噪聲 | 來自輸入電源 | 小于1V峰分值 |
| 存儲器特性 | ||
| 程序存儲器 | 18K | |
| 數據存儲器 | 10K | |
| 常規特性 | ||
| 定時器總數 | 總共256個，4個1ms, 16個10ms, 236個100ms | |
| 計數器總數 | 256 | |
| 時間中斷 | 2個1ms分辨率 | |
| 邊沿中斷 | 4個上升沿/4個下降沿 | |
| 模擬電位器 | 不支持 | |
| 實時時鐘 | 支持，掉電后運行50小時/典型值（40℃時最少8小時） | |
| 卡件選項 | 存儲卡，電池卡 | |
| 掉電保持 | 支持(數據保存長達10年) | |
| 以太網通訊功能 | ||
| 接口 | 1個RJ45以太網口 | |
| 通信速率 | 10/100Mb/s | |
| 雙工模式 | 全雙工 | |
| 通信距離 | 雙絞線100m（超過加路由器或者交換機） | |
| 最大同時連接數 | 7個（MODBUS-TCP + S7） | |
| 單次最大通信字節數 | 240字節 | |
| 上位機通信 | 支持Micro/Win 組態王 WinCC | |
| UniMAT HMI屏 | 支持最多2個（S7通信） | |
| Modbus主/從站 | 支持 4主/4從同時連接 | |
| 串口通訊功能 | ||
| 接口 | 2個RS-485標準的PPI通訊口 | |
| 支持自由口和MODBUS通信 | ||
| 通信波特率 | PPI：9.6,19.2,187.5kbps三種波特率 | |
| 自由口：1.2kbps～115.2kbps | ||
| 每段電纜的最大長度 | 使用隔離的中斷繼電器：187.5kbps可達1000米，38.4kbps可達1200米，未使用隔離中繼器50米 | |
| 最大站點數 | 每段32個站，每個網絡126個站 | |
| 最大主站數 | 32 | |
| PPI主站模式 | 支持 | |
| I/O特性 | ||
| 本機數字量輸入 | 24輸入 | |
| 本機數字量輸出 | 16輸出 | |
| 本機模擬量輸入 | 無 | |
| 本機模擬量輸出 | 無 | |
| 數字I/O映像區 | 256（128輸入/128輸出） | |
| 模擬I/O映像區 | 64（32輸入/32輸出） | |
| 允許最大的擴展I/O模塊 | 7個模塊 | |
| 數字量輸入特性 | ||
| 本機集成數字量輸入點數 | 24輸入 | |
| 輸入類型 | PNP/NPN | |
| 額定電壓 | 24VDC，4mA | |
| 最大持續允許電壓 | 30V DC | |
| 浪涌電壓 | 35VDC，0.5秒 | |
| 邏輯1[最小] | 15VDC 2.5mA | |
| 邏輯0[最大] | 5VDC 1mA | |
| 輸入濾波器 | 1-13ms | |
| 允許漏電流[最大] | 1mA | |
| 隔離 | 是 光電隔離 | |
| 光電隔離 | 500VAC 1分鐘 | |
| 高速計數器 | 單相20K[2個] | |
| AB相10K[1個] | ||
| 數字量輸出特性 | ||
| 本機集成數字量輸出點數 | 16輸出 | |
| 輸出類型 | 固態-MOSFET | 干觸點 |
| 額定電壓 | 24VDC | 24VDC或250VAC |
| 電壓范圍 | 20.4～28.8VDC | 5～30VDC 5～250VAC |
| 浪涌電流（最大） | 8A，100ms | 5A 4s 10%占空比 |
| 邏輯1（最?。?/span> | 20VDC（最大電流時） | - |
| 邏輯0（最大） | 0.1VDC，10 KΩ 負載 | - |
| 每點額定電流（最大） | 0.75A | 2A |
| 每個公共端的額定電流（最大） | 6A | 10A |
| 漏電流[最大] | 10uA | - |
| 燈負載[最大] | 5W | 30W DC/200W AC |
| 感性嵌位電壓 | L+減48VDC 1W功耗 | - |
| 接通電阻[接點] | 0.3Ω典型（最大0.6Ω） | 0.2Ω（新的時候最大值） |
| 脈沖頻率[最大] | 20kHz 2個[Q0.0 Q0.1] | 1Hz |
| 機械壽命周期 | - | 10000000（無負載） |
| 觸點壽命 | - | 100000（額定負載） |
| 兩個輸出并聯 | 是，僅輸出同組時 | 否 |
| 環境參數 | ||
| 工作環境溫度 | 0℃ ～ ＋60℃(水平安裝)，0℃ ～ ＋40℃(垂直安裝) | |
| 運輸環境溫度 | -20℃ ～ ＋80℃ | |
| 環境相對濕度 | 5 ～ 95% ，無凝結(RH等級2，符合IEC61131-2) | |
| 電磁兼容 | 噪聲抑制，符合IEC61000-6-2 | |
| 機械等等級(振動) | IEC60068,Part2-6/10up58Hz | |
| 防護等級 | IP20 | |
