1.產品概述
IM260 是一種接口模塊，它可將UN200模塊連接到PROFIBUS-DP網絡（即IM260經過串行I/O總線連接到UN200模塊），PROFIBUS網絡經過其DP通信端口，連接到IM260模塊，這個端口可運行在9600波特和12M波特之間的任何PROFIBUS波特率。作為PROFIBUS DP網絡的模塊化從站設備，IM260模塊可以7個數字或者模擬輸入和輸出的擴展模塊，向主站發送和接收不同數量的數據。這種特性可以使用戶更換不同的200系列模塊，以滿足實際應用的需求。
2. 產品外觀
3.技術參數
|
型號 |
PROFIBUS-DP接口模塊（IM260） |
|
產品描述 |
用于帶PROFBUS-DP接口的分布式I/O系統 光電隔離，性能穩定 |
|
通訊口數量 |
1個 |
|
接口類型 |
RS-485 |
|
連接協議 |
PROFIBUS-DP |
|
PROFIBUS-DP通訊速率 |
9.6、19.2、45.45、93.75、187.5和500K波特率； 1.5、3、6和12M波特率 |
|
站地址設置 |
0至99（由旋鈕開關進行設置） |
|
每個段最多站數 |
32 |
|
每個網絡最多站數 |
126，最大到99個DP從站 |
|
UN200模塊數量 |
7 |
|
93.75kbps |
1200米 |
|
187.5Kbps |
1000米 |
|
500kbps |
400米 |
|
1-1.5Mbps |
200米 |
|
3-12Mbps |
100米 |
|
電壓范圍 |
20.4-28.8V DC |
|
最大電流（模塊通訊端口的激活） |
2A |
|
隔離（輸入電源與邏輯電路之間） |
500V |
|
5V DC消耗（總線上面） |
1500mA |
|
尺寸（長x 寬 x 高） |
71 x 80 x 62 |
|

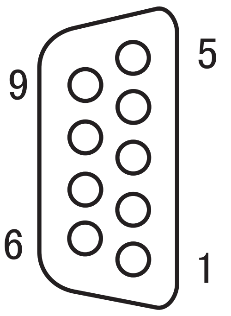

9針D型連接器 |
針腳 |
含義 |
|
|
1 |
底盤地，連接在外殼上 |
|
2 |
24V返回（與接線端子的M相同） |
|
|
3 |
隔離的信號B（R*D/T*D+） |
|
|
4 |
隔離的發送請求（TTL） |
|
|
5 |
隔離的+5V返回 |
|
|
6 |
隔離的+5V（最大90mA） |
|
|
7 |
+24V（最大120mA，帶反向電壓保護二極管） |
|
|
8 |
隔離信號A（R*D/T*D-） |
|
|
9 |
未連接 |

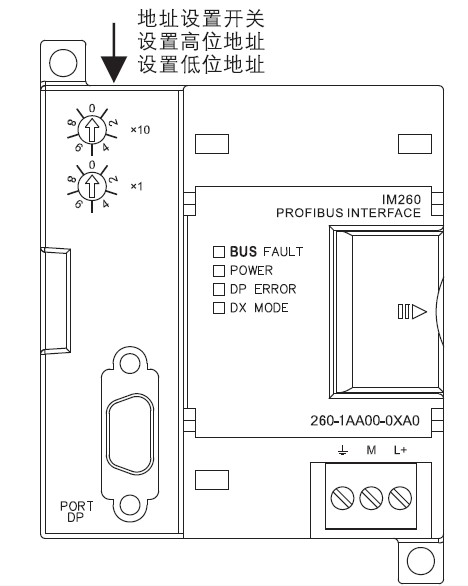

5.地址設置開關
6.產品應用

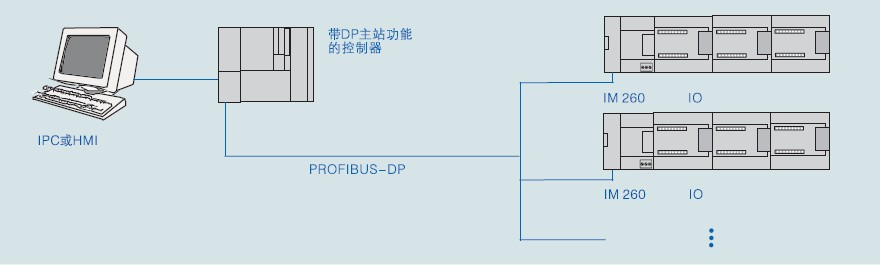

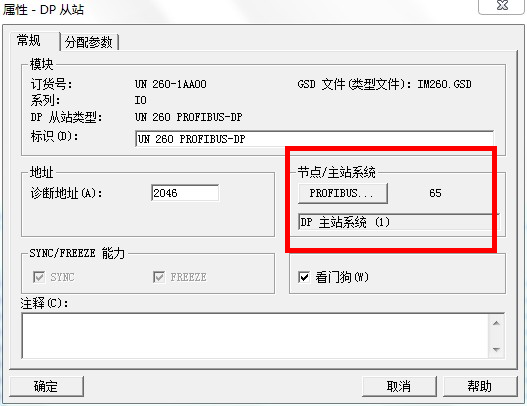

在使用IM260之前，需在軟件上安裝IM260相應的GSD文件。IM 260模塊GSD名稱為“PROFIBUS-DP接口模塊（IM260）GSD文件”，您可在網址m.r1budha.com下載。通過IM260接口模塊，可以讓PROFIBUS-DP的網絡中的主站來遠程操作UN200擴展模塊的I/O口。通過IM260從站模塊的DP端口，可連接到PROFIBUS-DP網絡的DP主站上，與同一網絡上如315-2DP等其它DP主站進行通信。下圖是一個IM260通訊的基本PROFIBUS-DP網絡圖。

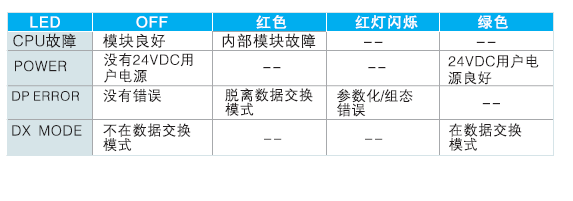

7. LED指示燈說明
IM260 模塊在前面板上有四個狀態LED，用來指示DP端口的運行狀態：
l 200CPU上電后，DX MODE燈一直熄滅直到DP通訊開始。
l 當DP的通訊成功地初始化后（IM 260 PROFIBUS-DP 模塊進入和主站交換數據的狀態時），DX MODE燈變綠直到數據交換狀態結束。
l 如果DP通訊中斷，強迫IM260模塊退出數據交換模式，此時DX MODE燈熄滅而DP/ERROR燈變紅。此狀態一直保持到200CPU斷電或者數據交換重新開始。
l 如果主站寫入到IM260模塊的I/0組態有問題或參數信息錯誤，則DP ERROR將紅燈閃爍。
l 如果沒有DC24V供電，POWER（電源）燈將熄滅。
