1.PROFIBUS-DP相關定義
1)什么是分布式I/O？
組建系統時，通常需要將過程的輸入和輸出集中集成到該自動化系統中。如果輸入和輸出遠離可編程控制器，將需要鋪設很長的電纜，從而不易實現，并且可能因為電磁干擾而使得可靠性降低。
分布式 I/O 設備便是這類系統的理想解決方案：
● 控制 CPU 位于中央位置
● I/O 設備（輸入和輸出）在本地分布式運行。
● 功能強大的 PROFIBUS DP 具有高速數據傳輸能力，可以確保控制 CPU 和 I/O 設備穩定順暢地進行通訊。
● PROFINET IO
2) 什么是 PROFIBUS DP？
PROFIBUS DP 是開放總線系統，符合標準 IEC 61784-1:2002 Ed1 CP 3/1，使用傳輸協議“DP”（DP 是德語術語“dezentrale Peripherie”[分布式 I/O] 的縮寫）。
物理上，PROFIBUS DP 是基于屏蔽雙線 (RS 485) 的電氣網絡，或是基于光纖電纜
(FOC) 的光學網絡。傳輸協議“DP”使控制 CPU 和分布式 I/O 之間實現快速、循環的數據交換。
3)什么是 DP 主站和 DP 從站？
DP 主站是控制 CPU 和分布式 I/O 之間的連接鏈接。 DP 主站通過 PROFIBUS DP 與分布式 I/O 交換數據并監視 PROFIBUS DP。
分布式 I/O（即 DP 從站）負責在現場準備編碼器和執行器數據，使得數據可以通過PROFIBUS DP 發送至控制 CPU。
2.相關知識擴展
a.多個從站
315-2DP作主站，32個UN 260作從站4--35。主站的地址默認都為2，從站地址不要與主站的地址重復，UN 260模塊上的地址可設置為0-99。
b.中繼器

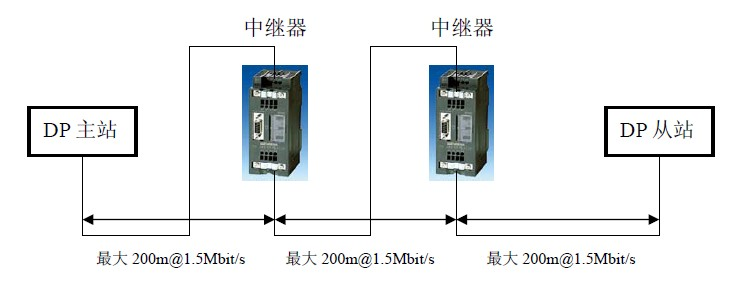

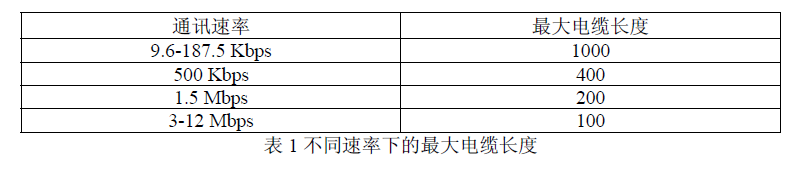

如果需要擴展總線長度或者PROFIBUS 從站數量大于32 時，就要加入RS485中繼器。例如：PROFIBUS 的長度為500m，而傳輸速率要求達到1.5Mbit/s 的情況下，對照表1 傳輸速率為1.5Mbit/s 是最大的長度為200m，要擴展到500m，就需要加兩個RS485 中繼器，這樣就可以同時滿足長度和傳輸速率的要求，只有分別接上下的接線端子才可以起到信號放大的作用！拓撲結構如下圖所示。
c. RS-485的通訊距離
RS-485與RS-422一樣，其最大傳輸距離約為1200米，最大傳輸速率為10Mb/s。平衡雙絞線的長度與傳輸速率成反比，在100kb/s速率以下，才可能使用規定最長的電纜長度。只有在很短的距離下才能獲得最高速率傳輸。一般100米長雙絞線最大傳輸速率僅為1Mb/s。
d.RS-485的終端匹配電阻
RS-485需要2個終端匹配電阻，其阻值要求等于傳輸電纜的特性阻抗，大多數情況下終端匹配在100至120之間。傳輸距離在300米以下時不需終端匹配電阻。中接電阻接在傳輸總線的兩端。
e.RS-485電纜的極性問題
RS-485使用兩根電線來進行傳輸。兩根電線是有區別的，分別標注為A線和B線。B線是在空閑狀態下電壓更高的那一根。A線相當于-，B線相當于+。
