1  產品概述

IM260 是一種接口模塊，它可將UN200模塊連接到PROFIBUS-DP網絡（即IM260經過串行I/O總線連接到UN200模塊），PROFIBUS網絡經過其DP通信端口，連接到IM260模塊，這個端口可運行在9600波特和12M波特之間的任何PROFIBUS波特率。作為PROFIBUS DP網絡的模塊化從站設備，IM260模塊可以7個數字或者模擬輸入和輸出的擴展模塊，向主站發送和接收不同數量的數據。這種特性可以使用戶更換不同的200系列模塊，以滿足實際應用的需求。

本應用為UniMAT IM260可以讓PROFIBUS-DP的網絡中的主站S7-1200來遠程操作UN200擴展模塊的I/O口，編程軟件為TIA Portal V14。

在使用IM260之前，需在軟件上安裝IM260相應的GSD文件。IM 260模塊GSD名稱為“PROFIBUS-DP接口模塊（IM260）GSD文件”，您可在網址m.r1budha.com下載。

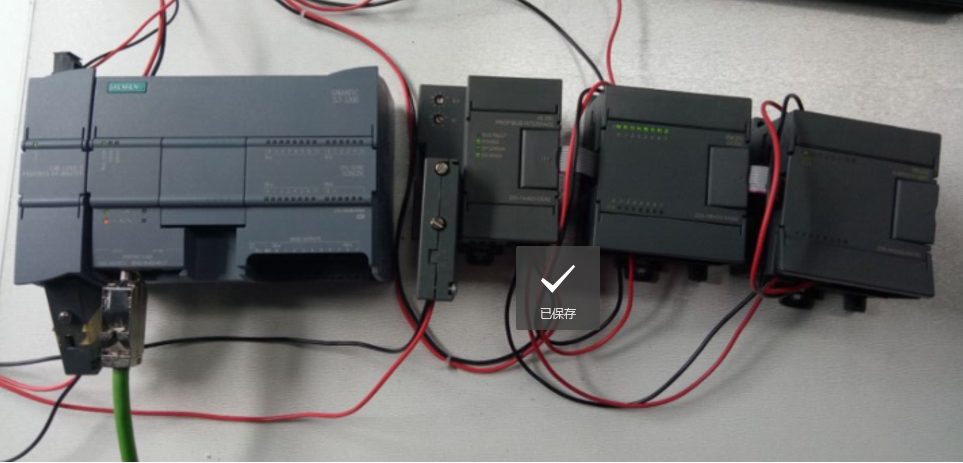

2.1 硬件配置

2.2 組態配置

2.2.1 硬件組態

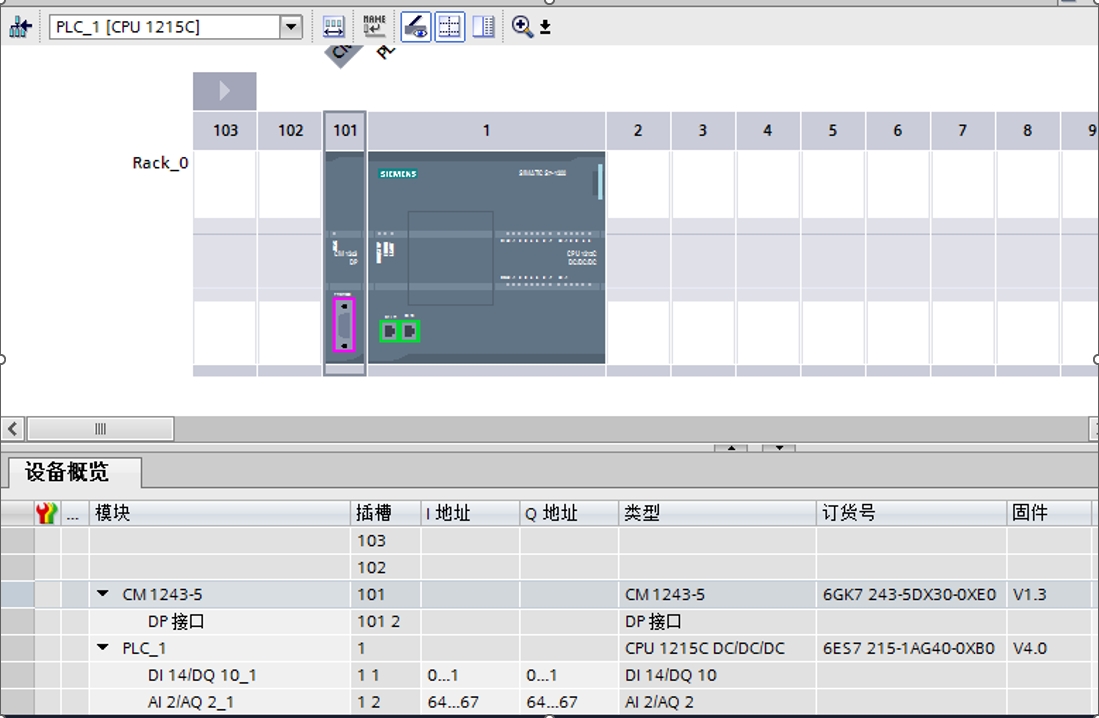

1、打開TIA Portal V14軟件，新建一個項目組態。

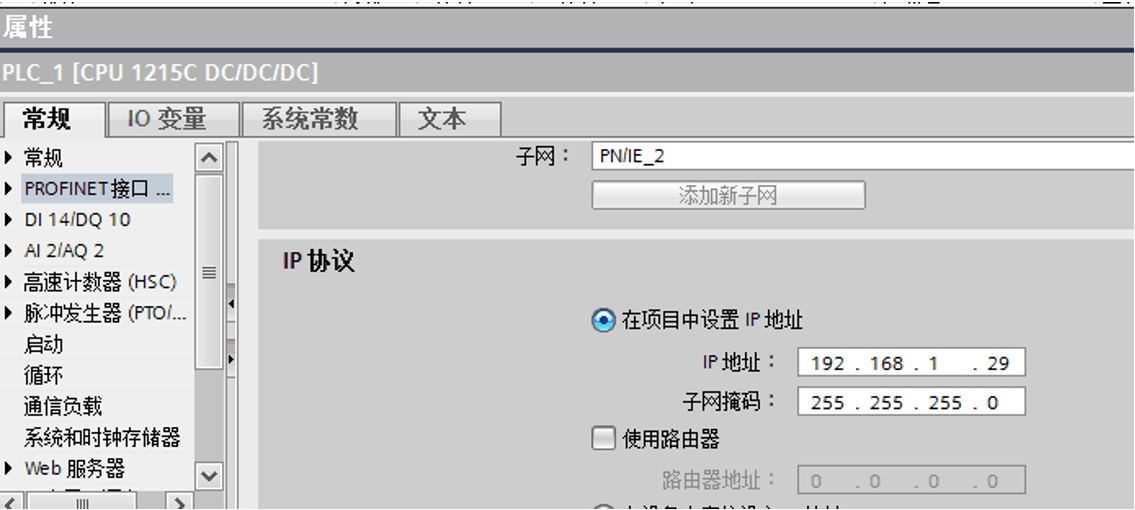

2、雙擊CPU，為CPU添加子網，設置CPU的IP，本例設置IP：192.168.1.29.

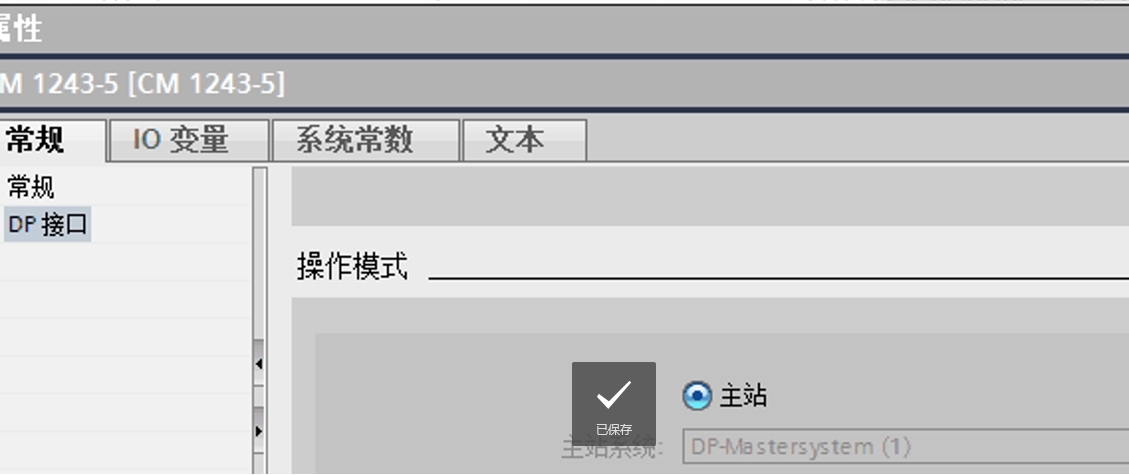

3、雙擊DP主站模塊1243-5，添加DP網絡，操作模式為主站。

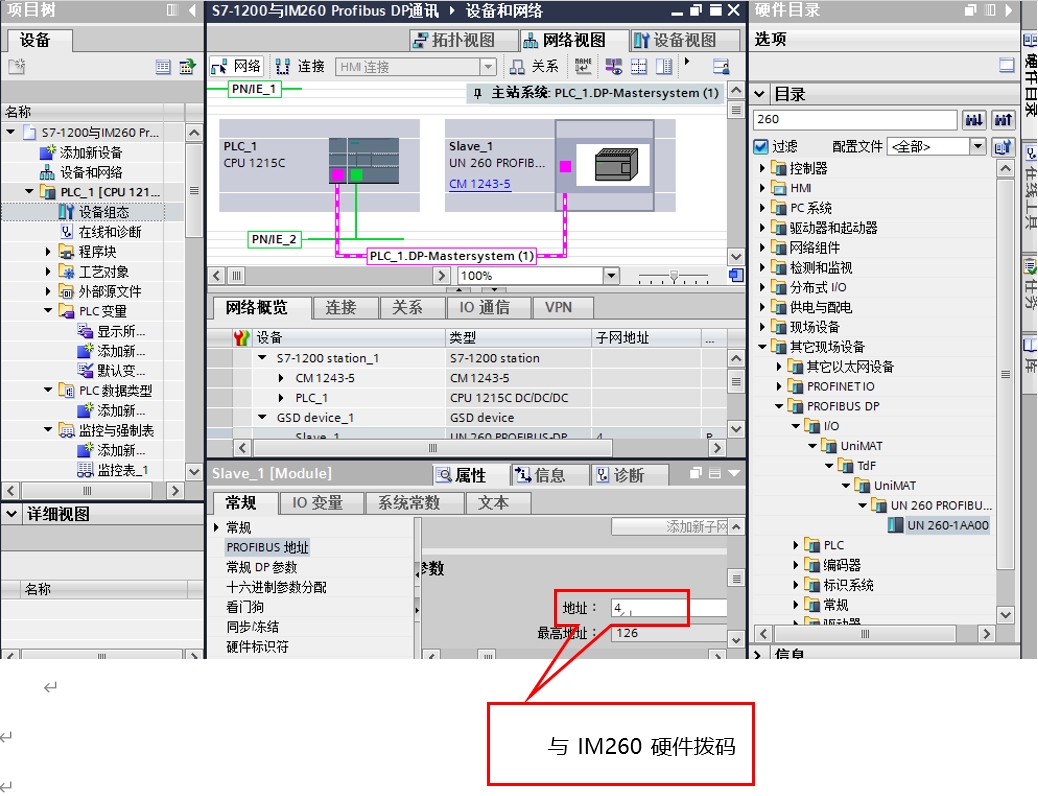

4、打開網絡視圖，添加IM260 DP從站，雙擊DP從站模塊IM260，設置DP從站的地址。

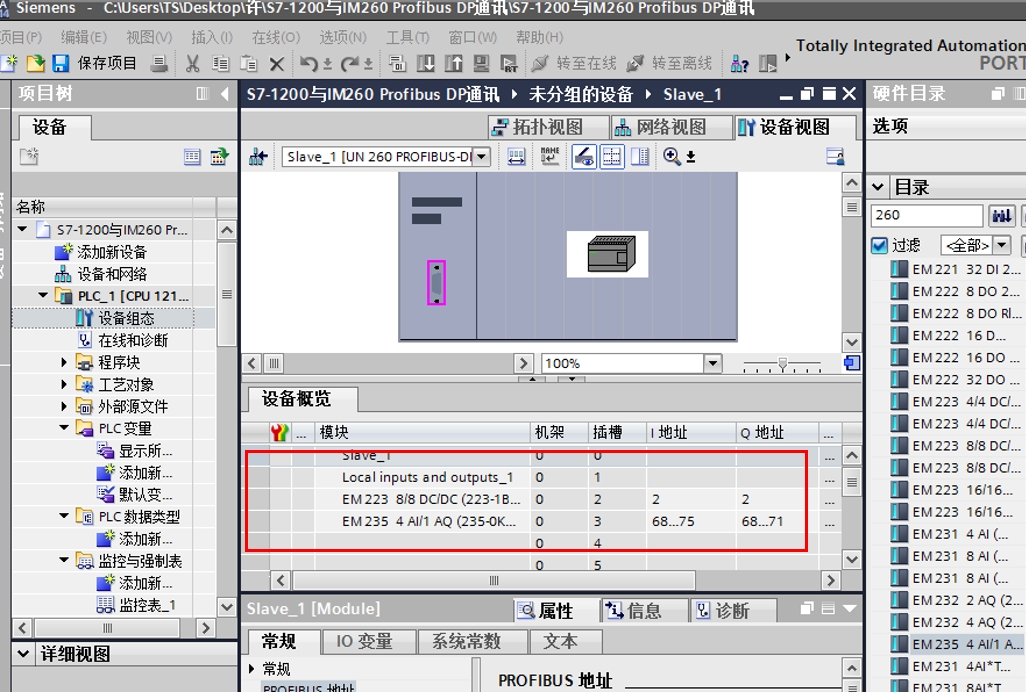

5、雙擊IM260從站，可添加200系列的IO模塊。

6、組態完成之后，下載組態，組態正常顯示如下。

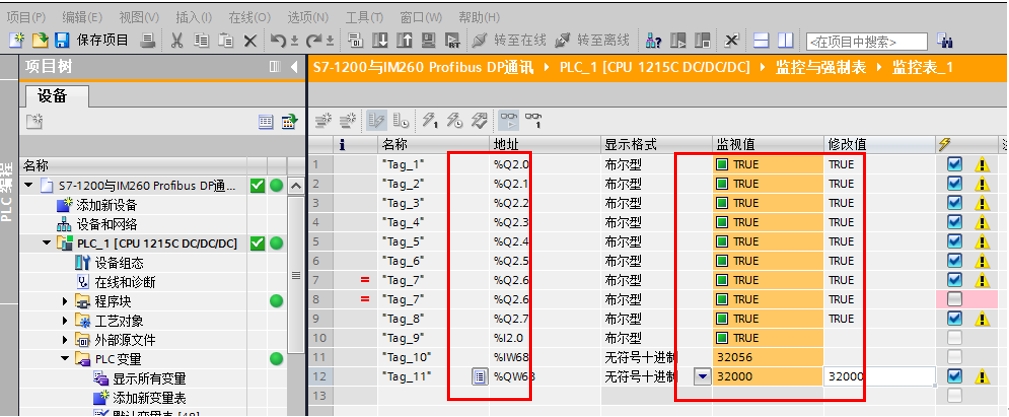

3  狀態表監控

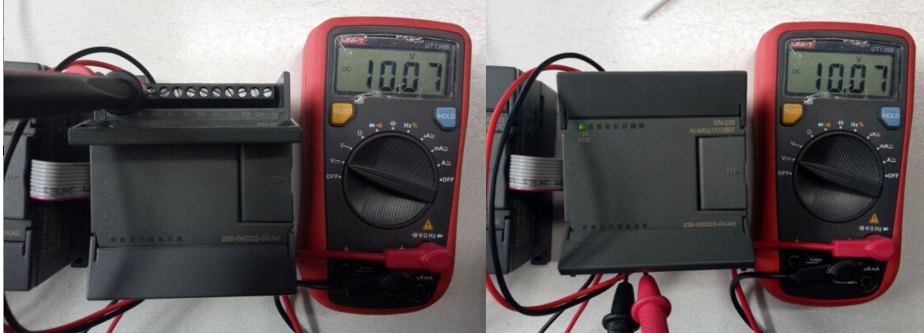

注：235模塊電壓輸出10V，接模擬量輸入A通道。
