k8凯发天生赢家一触即发人生EM277 DP通訊硬件配置及示例
k8凯发天生赢家一触即发人生UN200和S7-300有很多種通信方式：一種方式是通過EM277的方式組建DP網絡，300做DP主站，200做DP從站；還有一種方式是S7-300通過k8凯发天生赢家一触即发人生CP341與k8凯发天生赢家一触即发人生UN200進行MODBUS通訊；此外還有其他方式，下面說的是第一種方式的具體過程和步驟。
S7-300 與k8凯发天生赢家一触即发人生UN200 通過k8凯发天生赢家一触即发人生EM277 進行PROFIBUS-DP 通訊，需要在STEP7 中進行S7-300 站組態，在k8凯发天生赢家一触即发人生UN200 系統中不需要對通訊進行組態和編程，只需要將要進行通訊的數據整理存放在V 存儲區，并且與S7-300中組態的k8凯发天生赢家一触即发人生EM277 從站的硬件I/O地址相對應就可以了。
插入一個S7-300的站：

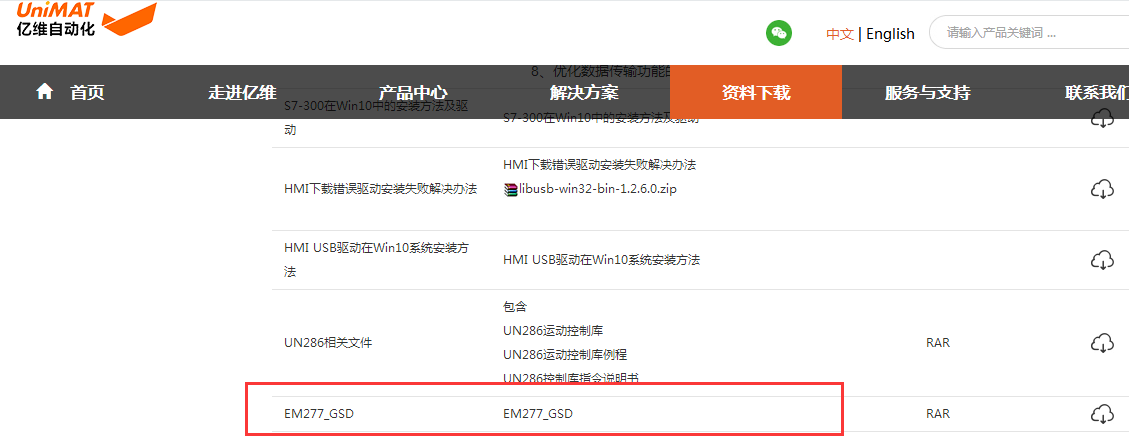

在k8凯发天生赢家一触即发人生官方網站上下載一個k8凯发天生赢家一触即发人生EM277的GSD文件：

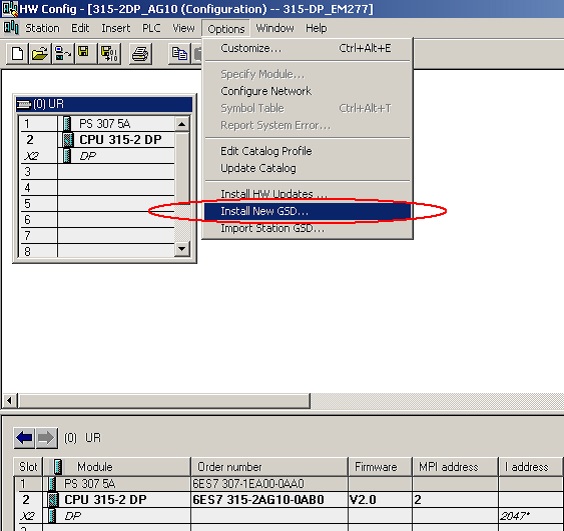

選中STEP7 的硬件組態窗口中的菜單Optionà Install new GSD，導入k8凯发天生赢家一触即发人生EM277GSD文件，安裝EM277從站配置文件，如下圖：
導入GSD 文件后，在右側的設備選擇列表中找到EM277 從站，在find：對話框中鍵入EM 277,點擊查找,找到EM277 PROFIBUS-DP，拖拽EM277 PROFIBUS DP到組態好的PROFIBUS(1):DP master system上，出現“+”號松開鼠標即可。并且根據您的通訊字節數，選擇一種通訊方式，本例中選擇了8字節入/8字節出的方式，如下圖：
雙擊上圖的UN277 圖標，出現“屬性－DP 從站”設定對話框，點擊“PROFIBUS…”鍵，設定EM277的地址（注意：設定的地址須和EM277 的撥碼開關一致）。

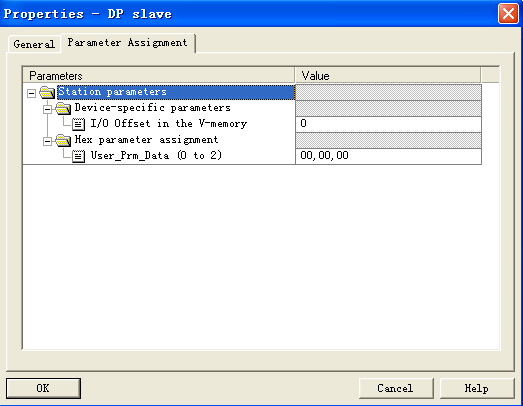

打開參數賦值選項（Parameter Assignment）:

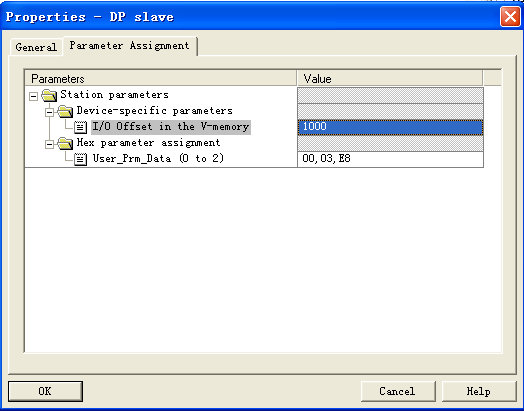

填寫EM277地址對應k8凯发天生赢家一触即发人生UN200中V變量區相對于VB0的偏移量（I/O offset），該偏移量可以任意填寫，只要在k8凯发天生赢家一触即发人生UN200中該VB變量區沒有被UN200的程序使用就可以了。
雙擊EM277的組建，彈出對話框Properties – DP slave 如圖：可以修改EM277的地址，這里的地址是對應S7-300組態時的地址，那么這里的地址就不能和S7-300中其他的組態地址重復了，可以使用系統默認地址，也可以自己設置。
下面是S7-300中其他硬件的組態地址：
上面EM277的地址0....7就是S7_300中的PIB0—PIB7和PQB0—PQB7,因為對應k8凯发天生赢家一触即发人生UN200中變量的偏移量是1000，所以PQB0—PQB7對應UN200中的VB1000—VB1007，PIB0—PIB7對應UN200中的VB1008—VB1015，即PQB0—PIB7和PIB0—PQB7進行操作時實際就是同時對UN200中的VB1000—VB1007和VB1008—VB1015進行操作。
上面指令的意思就是將k8凯发天生赢家一触即发人生UN200中VB1010中的數據傳送到S7-300的MB2中。
最后把EM277的硬件的撥碼地址設置為和S7-300中組態的EM277的DP地址一致就可以了，再次說明，經過的上面的組態，在k8凯发天生赢家一触即发人生UN200和S7-300中都不用編寫任何有關通信的程序，而如果通過MPI通信的話，k8凯发天生赢家一触即发人生UN200中也不用編寫任何的程序，不過要在S7-300中編寫通信用的程序。
以上硬件配置步驟及通訊示例同樣適用于S7-300CPU與S7-200 DP通訊。
